Разработка чертежей КМД в Самаре от 35371 р.

Разработка рабочих чертежей КМД для металлоконструкций в Самаре

Разработка чертежей КМД под ключ в Самаре. Цена от 35371. При заказе под ключ скидка от 13 процентов. С 2011 по 2026 выполнено более 2153 заказов. Опыт специалистов не менее 10 лет. Отправьте запрос КП Андрею Валерьевичу на samara@mirostroy.org

Разработка чертежей КМД в Самаре

Разработка чертежей КМД — это комплекс работ по созданию полной рабочей документации для изготовления и монтажа металлических конструкций. Мы выполняем деталировку металлоконструкций, сборочные чертежи МК и 3D моделирование чертежей, чтобы минимизировать ошибки при изготовлении. В проект входят марки, схемы, спецификации и деталировочный раздел, обеспечивающий точное производство и последующую сборку на объекте. В Самара наши инженеры формируют проектную документацию с учетом строительных и монтажных требований, нормативов и технологических особенностей изделий.

Анализ исходных данных: проекты КМ, геометрия и нагрузки

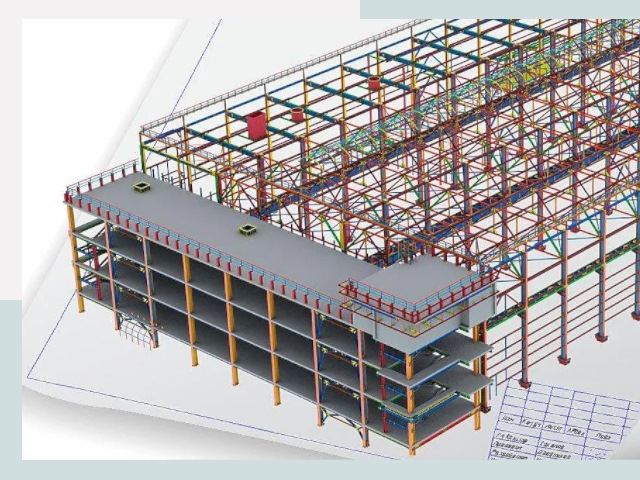

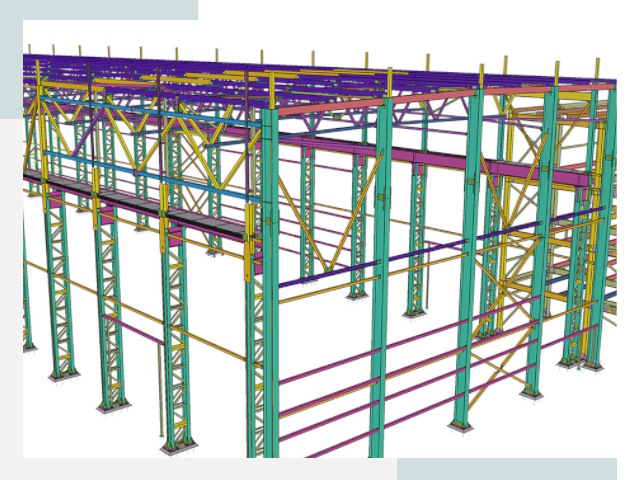

Создание 3D модели для проверки стыков и сборки
Деталировка элементов с указанием марок и размеров
Сборочные чертежи МК и чертежи металлоконструкций КМД

Процесс разработки чертежей КМД включает этапы проверки сварных швов, допусков, связи с монтажной схемой и подготовку технологических указаний для изготовления. Мы предлагаем выполнение КМД под ключ, когда одна команда отвечает за проектирование, подготовку комплектов для производства и контроль качества. Для заказчика это сокращает сроки и снижает стоимость производства за счет оптимизации деталей, рационализации раскроя и снижения количества нестандарта. Важно отметить: проект КМ и КМД — это основа безопасного монтажа и долговечности металлической конструкции.

Компания СтальСтрой-Смр работает с 2011 года. При заказе услуги под ключ скидка от 13 процентов. Опыт работы каждого нашего специалиста не менее 10 лет. Мы привносим в проект практический опыт изготовления и монтажа, поэтому наши чертежи содержат технологические отметки и рекомендации по сварке, сборке и консервации. Цена разработки КМД формируется на основании сложности проекта, объема деталировки и требований по маркировке; ориентировочно от 35371. В Самаре мы учитываем климатические и строительные особенности региона, что исключает доработки в процессе монтажа.

Разработка чертежей КМД в Самаре от 35371 р. | СтальСтрой-Смр

Подробно о содержании чертежей и услугах

Выполнение КМД предполагает создание следующих рабочих документов: спецификации материалов и элементов, схемы сборки, рабочие чертежи деталей, схемы болтовых и сварных соединений, планы маркировки и нумерации изделий. Для сложных объектов мы выполняем 3D моделирование чертежей, что позволяет проводить виртуальную сборку и выявлять столкновения элементов на ранней стадии. Заказать чертежи КМД в Самару просто: достаточно передать проект КМ и техническое задание, после чего мы готовим план работ, согласовываем марки и приступаем к деталировке.

Разработка КМД и проверка на конфликтность деталей
Оптимизация технологических операций и раскроя
Подготовка документации для изготовления и контроля качества
Сопровождение проекта при монтаже и корректировки по факту

Чертежи КМД — это документ, по которому производится изготовление каждой детали и сборка всей конструкции на строительной площадке. Наши проекты учитывают монтажные захваты, последовательность сборки, маркировку и упаковку изделий для транспортировки. В документации отражены все элементы: балки, колонны, связи, лестницы, платформы и крепеж. Мы работаем в тесной связке с производством и монтажными бригадами, поэтому в проекте предусмотрены простые и понятные сборочные чертежи, что снижает риск ошибок при монтаже.

Для консультации звоните по номеру +7 929 33-87-28 или приходите по адресу Рабочая улица, 37. Вам ответит Андрей Валерьевич. Задайте вопрос Денису и Андрею. Мы работаем Пн1-Пт 09-18 Сб-Вс вых., и можем начать разработку уже в мае. Наши проекты защищают срок и бюджет клиента: разработка, деталировка, моделирование и сопровождение монтажа в одном пакете.

Разработка рабочих чертежей КМД для металлоконструкций в Самаре. Вопросы

Что конкретно включает разработка чертежей КМД для металлических конструкций?

Разработка КМД — это комплекс инженерных и технологических документов, обеспечивающих изготовление, сборку и контроль металлических конструкций от начальной деталировки до готовой продукции. В состав КМД обычно входят:
1) Сборочные чертежи с указанием всех позиций, номеров деталей, швов и размеров;
2) Деталировочные чертежи, включая разгрузку деталей по маркам, отметки кромок, фасок и припусков на обработку;
3) Спецификации материалов и комплектующих с указанием марок стали, стандартов и термообработки;
4) Схемы раскроя и планы раскладки для оптимизации расхода металла;
5) Чертежи узлов и сварных соединений с характерными допусками, позиционированием и контролем качества;
6) Маркировочные карты для производства и монтажа, включая схемы строповки и сборки.
Каждый документ сопровождается пояснительной запиской, где фиксируются исходные данные, расчеты и ссылки на нормативы. При разработке мы учитываем требования заказчика и специфику производства: методы резки, сварки, доступные марки металла, габариты транспортировки и монтажные ограничения. Это позволяет получить КМД, готовые к внедрению на производстве, минимизируя доработки и переделки. В тексте документации обязательно указываются контрольные точки инспекций и порядок приемки на каждом этапе. В процессе подготовки мы применяем автоматизированные САПР-модули для генерации ведомостей и деталей, что повышает точность спецификаций и сокращает время прохождения согласований. Компания СтальСтрой-Смр работает с 2011 года и накопила опыт, позволяющий формировать полный пакет КМД, соответствующий современным требованиям производства и строительного контроля

Какие нормативы, стандарты и проверки необходимо учитывать при создании КМД?

При разработке чертежей КМД критически важно соблюдение действующих нормативов и стандартов, обеспечивающих безопасность, технологичность и нормативную приемлемость изделий. Ключевые группы требований включают:
1) Строительные нормы и правила (СНиП/СП) — требования к материалам, расчетам по нагрузкам, геометрии и допустимым деформациям;
2) Государственные стандарты (ГОСТы) на стали, крепеж, сварные соединения, термообработку и испытания;
3) Нормы по сварке и контролю неразрушающими методами (РД, НД) — методики контроля швов, допуски дефектов и квалификация сварщиков;
4) Технические регламенты и отраслевые нормативы, относящиеся к коррозионной защите и покрытию;
5) Требования по маркировке и трассировке для обеспечения прослеживаемости деталей.
В процессе разработки мы выполняем проверки: расчет на прочность и устойчивость по нагрузочным случаям, проверку на технологичность изготовления, контроль взаимозаменяемости элементов, проверку на транспортировочные и монтажные ограничения. Также оформляем паспорта на сварные соединения и карты контроля качества. Для крупных проектов проводится экспертиза КМД сторонними организациями и согласование в авторском и техническом надзоре. Мы фиксируем результаты всех проверок и ссылок на нормативные документы в пояснительной записке, что облегчает прохождение согласований и инспекций. Работа выполнена командой из Самары с учетом региональных особенностей регулирования

Какие исходные данные требуются заказчику для корректной разработки КМД?

Для оперативной и точной разработки КМД необходим минимально полный пакет исходной информации от заказчика. Без этих данных проектирование задерживается или требует дополнительных выездов и согласований. Основной набор включает:
1) Архитектурные и конструктивные чертежи КЖ/КМ с размерами и габаритами;
2) Техническое задание с назначением конструкции, условиями эксплуатации (агрессивная среда, температура, предельные нагрузки), требованиями к коррозионной защите;
3) Перечень требуемых материалов и предпочтительных марок стали или допустимых аналогов;
4) Информация о доступных производственных мощностях или ограничениях по размерам, если производство планируется на стороне заказчика;
5) Требования к упаковке, транспортировке и условиям монтажа на объекте;
6) Документы по установленным нормам или требования к испытаниям и контрольным процедурам.
Дополнительно полезны: фотографические материалы объекта, геодезические съемки для привязки, сведения о подъездных путях и ограничениях по высоте и массе при транспортировке. После получения исходников проводится их проверка на полноту и корректность, формируется рабочая карта с этапами согласования и контрольными точками. При необходимости мы направляем бригаду в Самару для замеров и уточнений габаритов, что исключает ошибки в деталировке и доработки в производстве. Отправьте запрос КП Андрею Валерьевичу для получения шаблона перечня данных, который ускорит процесс подготовки и сократит сроки

Какие сроки разработки КМД и какие этапы включает процесс от технического задания до передачи готовой документации?

Сроки разработки КМД зависят от масштабов проекта, сложности узлов, наличия исходных данных и требований заказчика к согласованиям. В типичном цикле выделяют следующие этапы:
1) Предпроектная проверка и формирование технического задания — 2–7 рабочих дней, включает анализ исходных данных и подготовку списка уточнений;
2) Конструктивный расчет и разработка базовой модели — 5–20 рабочих дней в зависимости от объема и сложности;
3) Деталировка и подготовка сборочных чертежей, спецификаций, карт раскроя — 7–30 рабочих дней;
4) Проверка на технологичность, оформление паспортов сварки и карт контроля качества — 3–10 рабочих дней;
5) Согласования с заказчиком и доработки по замечаниям — 2–14 рабочих дней;
6) Передача пакета документации в электронном и/или печатном виде, сопровождение при внедрении на производстве — 1–5 рабочих дней.
В сумме типичный проект средней сложности выполняется за 3–8 недель при наличии полных исходных данных. Для срочных задач мы предлагаем ускоренные режимы работы с выделением дополнительной команды и приоритизацией задач, что уменьшает сроки в 1,5–2 раза. При разработке учитываются региональные особенности: в Самаре оформляем дополнительные документы по местным нормативам и согласованиям, а также подготавливаем материалы для экспертизы. Стоимость разработки начинается от 35371 руб/м² в базовой комплектации, при заказе услуги под ключ скидка от 13 процентов. Мы работаем Пн1-Пт 09-18 Сб-Вс вых. чтобы обеспечивать соблюдение сроков и качественную передачу проекта

Какие особенности проектирования сварных узлов и сопряжений учитываются в КМД для обеспечения технологичности и надежности?

Проектирование сварных узлов — ключевой этап КМД, от которого зависит прочность, долговечность и технологичность конструкции. При разработке учитываются следующие нюансы:
1) Выбор типа шва и его параметров в зависимости от нагрузки (продольные, поперечные, стыковые, угловые), включая размеры катета, длину шва и необходимость фасок;
2) Расположение швов для минимизации остаточных напряжений и деформаций, учет последовательности сварки и возможных термических деформаций;
3) Классификация швов по допустимым дефектам и методы контроля (визуальный контроль, ультразвуковая дефектоскопия, радиография), с указанием контрольных точек и критериев приемки;
4) Требования к подготовке кромок, припускам на обработку, контроль размеров после сварки и необходимость механической обработки сопряжений;
5) Материалы электродов, режимы сварки, квалификация сварщиков и оформление их допусков в документации;
6) Учет коррозионной защиты в стыках и необходимость применения прокладок, уплотнений или антикоррозионных составов.
В комплекте КМД подробно прописываются технологические карты на сборку и сварку узлов, включая схемы строповки и последующего контроля, что обеспечивает простоту внедрения на производстве и монтажной площадке. Для крупных и ответственных узлов разрабатываются расчетные обоснования на выносливость и прочность, а также варианты усиления и дублирования соединений. В случае нестандартных материалов или сложных конфигураций мы проводим натурные испытания узлов и оформляем отчеты. Для удобства производства в чертежах задаются контрольные размеры и допускается использование стандартных элементов, что снижает стоимость и ускоряет сборку. В рамках проектов в Самарская область и прилегающих регионах, включая Самарской области, мы обеспечиваем полное согласование технологических решений с местными органами технического надзора и адаптируем документацию под требования заказчика и производства
